加力扳手-力矩放大器-增力扳手
发布时间:2023-11-17浏览次数:2

一、概述

加力扳手,又名力矩放大器,在发电厂电力检测及各工业行业生产检修安装现场,紧固和拆卸大直径螺栓螺母相当困难,尤其在操作人员难以施工的环境中(如设备周围空间较小,无法使用加力杆及各类特种扳手等),综合国内外先进技术研制成功增力扳手,可帮您从根本上解决这一难题。

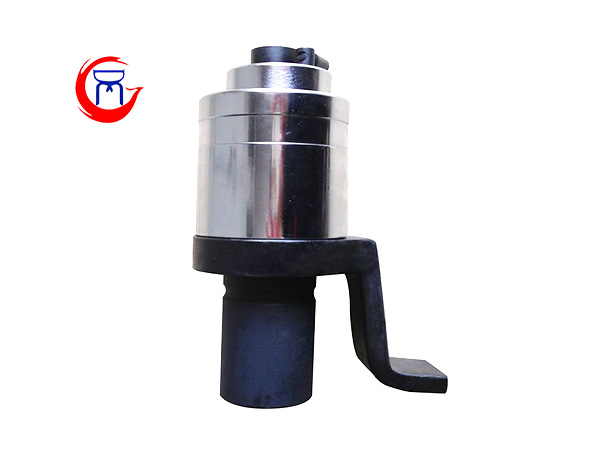

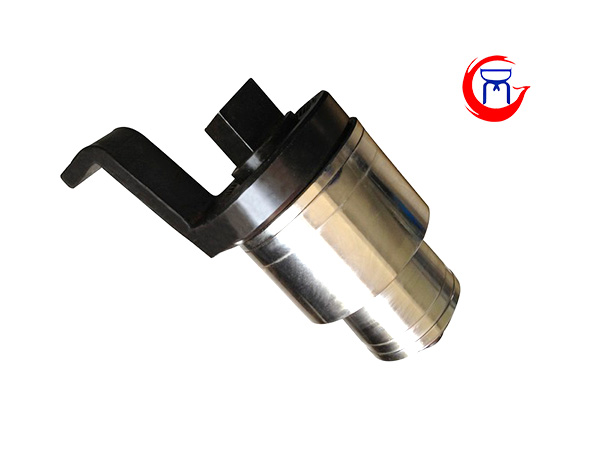

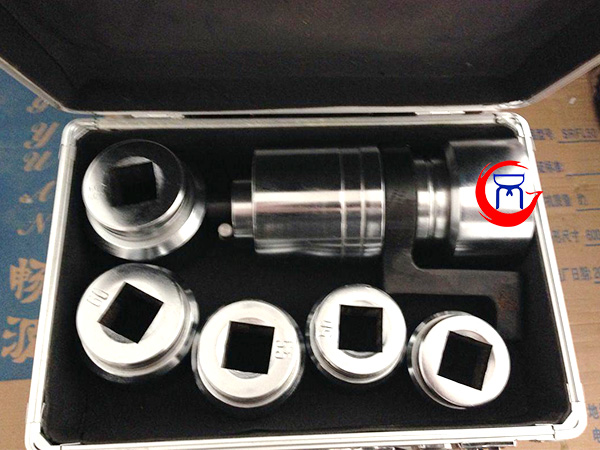

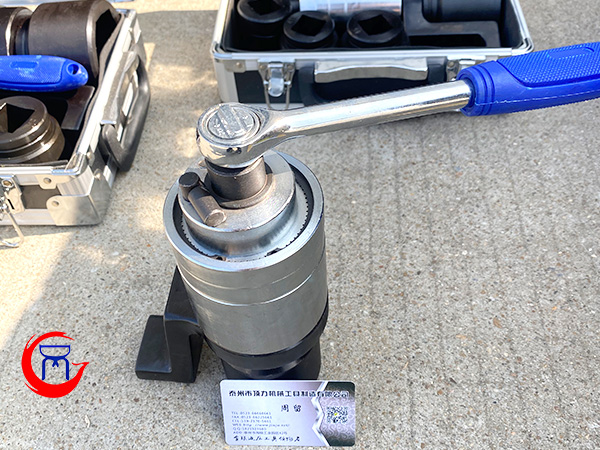

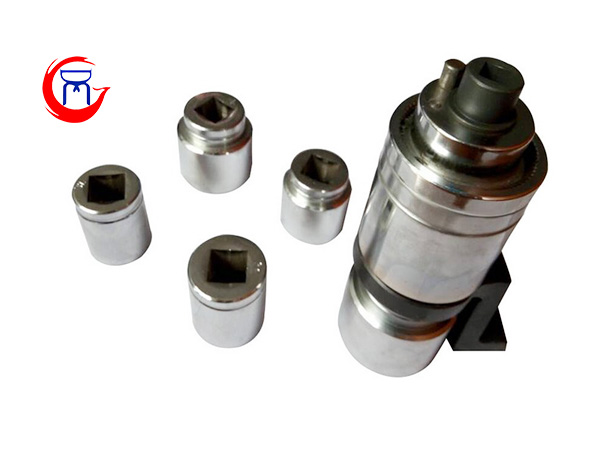

该产品是由短柄棘轮扳手、防弹锁、力矩倍增器、反力臂支爪(反作用脚),套筒扳手组成(见图)。其原理为操作人员只需施加很小的力,即可得到4-70倍的输出力矩,从而轻便快捷地完成螺栓螺母的坚固或拆卸工作。

二、技术参数

型号

适用螺栓直径

适用螺母对边尺寸

D毫米

H毫米

h毫米

输入方
毫米

输出方轴B

传动比

扭矩值
N·m

XVR-15

M20-M30

S30-S46

85

130

34

12.7

25

4.8

1500

XVR-20

M22-M36

S32-S55

78

158

78

12.7

25

17

2000

XVR-35

M30-M45

S46-S70

86

184

91

12.7

30

20

3500

XVR-55

M36-M52

S55-S80

96

190

91

12.7

35

23.4

5500

XVR-75

M42-M60

S65-S90

112

201

103

12.7

40

25.8

7500

XVR-100

M52-M72

S80-S105

134

285

79.5

12.7

50

67.5

10000

XVR-150

M60-M80

S90-S115

146

305

97

12.7

55

74.8

15000

XVR-200

M72-M95

S105-S135

146

325

108

12.7

60

96.8

20000
